一、原理
解吸除氧系根据亨利定律一扩散定律,将待除氧的水与脱氧的气体强烈混合,则溶解于水中的氧大量扩散到气体中,从而达到除氧的目的。
二、概述
CJY新型解吸除氧克服了目前常用的热力除氧,真空除氧、氧化还原树脂除氧、亚硫酸钠加药除氧中除氧方法存在的不足,适用工业锅炉房和热水锅炉房的特点。使其体现了占地面积小,低位布置,设备仪表控制一体化,一次投资少、设计、安装、运行管理方便,运行费用低及可靠性高、连续、间断运行,不受热负荷变动影响均能达标的特点,是工业锅炉与热水锅炉最适用的除氧方式。
三、特点
3.1待除氧水不需要预热处理:即水温在常温时就可进行解吸除氧。
3.2低位布置,体积小,金属耗量少,管理系统简单、设计安装方便,自动控制操作简便按电钮即可运行。
3.3除氧设备占地面积小。除氧系统简单节省了设备和厂房的投资,并解决了水箱密封的难到。
3.4初投资少,运行费用低,气密性高,除氧效果好,可使8-70℃的水除氧,残余溶解氧浓度低03-0.07mg/L,除氧效率达99%。
3.5可广泛适用于工作压力<1.6MPa的蒸汽锅炉和热水锅炉除氧,对热水锅炉房和锅炉的热负荷经常波动的情况下,采用解吸除氧方式是经济合理的。对单层布置的快装、组装锅炉房及已运行的锅炉需加装除氧器的尤为适用。
3.6控制部分设有有溶氧表,无需化验人员取样测定,直接可从表中读出给水中的溶解氧,电热元件可自动根据负荷情况切换、节电节能。

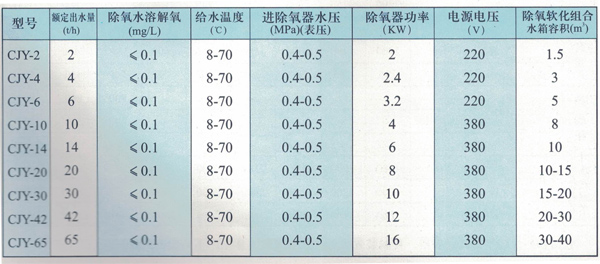

除氧装置性能规格

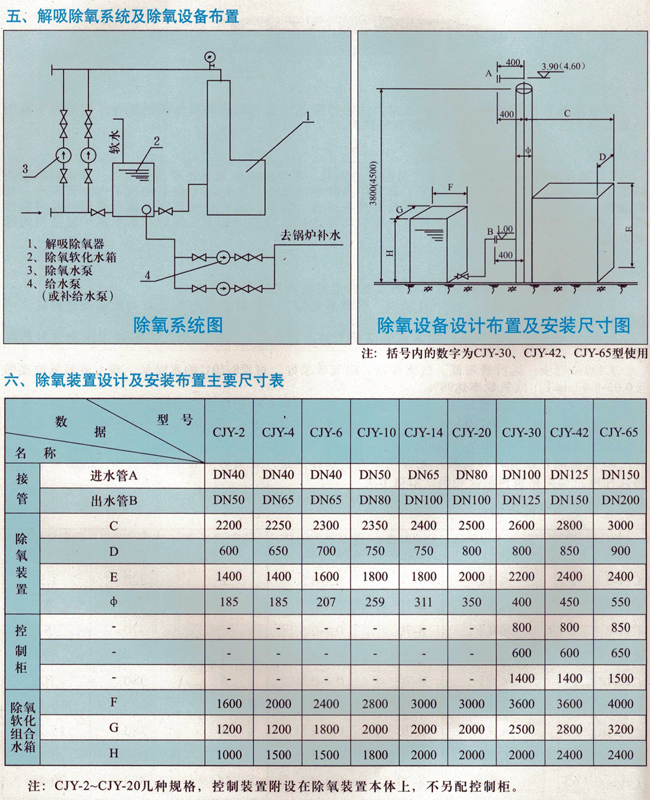

七、设计要点及布置
7.1除氧水泵流量选择应为给水泵(或补给水泵)流量的1.1-1.2倍，除氧水泵选择0.4-0.5MPa,泵型可选择TSWA型、IS型和管道泵等。
7.2除氧装置无上建基础,无需提上建资料。
7.3在除氧装置附近的墙上提靖电气专业设一电源插座,按除氧装置性能规格表所需功率确定电流和电压。
7.4除氧装置因体积小,高度较目前其它各类除氧低,可灵活布置,可布置在辅助间也可布置在锅炉间,最好是贴墙布置,以利管道布置。
7.5除氧软化水箱位置尽量靠近除氧装置,与除氧器同层布置为好,情况不允许时,可位于除氧装置下层，此时，除氧水泵也应布置在下层。
7.630T/H及以上的规格,除氧装置单配控制柜,控制柜可随意布置,应尽量靠近除氧装置。
7.7除氧软化组合水箱集软化水箱和除氧水箱为一体,由本厂供给,定货时请注明水箱接管尺寸或提出布置，要求由厂分配。
7.8脱氧剂为A3X每公斤处理水量为260-300吨,处理后的水无毒无味,符合国家饮用水规定。
7.9依据此样本即可进行施工图设计。
本厂可负责设备安装调试,竭诚为用户服务。 |
