概述
各种水源的性质各不相同，其处理方法也不一样。对含有不同性质悬浮物的生活饮用水的原水及工业废水、根据重力分离法,采用FB型高效全自动沉淀装置进行沉淀,其效果十分显著、自动化程度居国内领先水平。
Fb型高效全自动沉淀装置,是总结絮凝型沉淀池的实践经验而设计的,克服了由于人为操作、排污等过程中引起的各种问题,充分发挥了全自动工作的优越性,是根据“浅层沉淀”理论发展起来的新型高效全自动沉淀装置在科学管理(试验)和生产实践中沉淀装置的应用取得了很大发展。
该装置内加设多层导向流斜管、自动排泥系统及高浓度的絮凝室。原水从高浓度的絮凝室进入斜管，由于斜管按装成最佳倾角，因此,活性泥根据水力运动进入导向流作用,多余的活性泥自动进入排泥室,由于排泥问题得到了解决,就可实行平流式沉淀池难以实行的多层沉淀,即可增加斜管沉淀池的分层层数,于是斜管沉淀泡有效面积增大了,沉淀效果随之提高及单位面积的产水量大幅度地提高。
该装置内设目前先进的多边形斜管,并形成最佳倾角,水从斜管一端流动到另一端,这就相当于一个很浅很小的沉淀池,由于斜管的间距小，水流处于层流状态,就是说在斜管内流动互不干扰,为颗粒沉淀创造了有利条件,应用“浅层沉淀”原理的高效全自动沉淀装置、使颗粒沉淀距离缩短、减少了沉淀时间,因此大大提高了单位面积的产水量,同时也能适用于处理浊度高于儿千余度的原水。
适用范围
1、可适用于电厂、造纸、冶金、石油、化工、煤炭、医药、纺织等工矿企业用水及城镇、农村自来水厂(站)供水系统中的预处理设施。
2、可适用于各种工业废水及生活污水的处理,最大限度地降低水中的悬浮物、杂质等。
独特优点
通过总结,使用FB型高效全自动斜管沉淀装置、具有以下优点：
1、该系列装置从反应、絮凝、沉淀、集泥、排污等一系列运行程度达到了全自动运行的要求,值需定时作水质监视、测定外、无需人工去操作管理,可节约大量的电耗E、H常运行、维修费用。
2、高浓度絮凝室能使原水中的颗粒杂质,得到充分碰撞接触,能适应各种原水水质的变化。
3、可调式自动排泥系统。既保证了多余泥渣的及时排除,也保证了絮凝室的泥渣平衡,从而保证没淀效果。
4、该装置结构紧凑、耗药量少。
5、悬浮物、颗粒停留时间短,沉淀速度快。
6、斜管表面负荷率高,净水效果好。
7、占地面积小、上马快,是平流式沉淀池及加速澄清池施工周期的1/5。
8、单位面积产水量高,是平流式沉淀池的2-4倍,加速澄清池的1.5-3倍。
9、便于扩建、改造及易地再用。 |

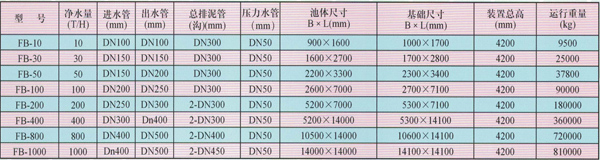

注:(1)上表中池体尺寸,≤200T/H净水量者,均为成套产品供应;≥200T/H净水量者,均为现场组装产品;200T/H净水量者、既有成套、也有组装、可视甲方需要而定.。
(2)FB型10-1000T/H规格沉淀装置,均需引入380V电源线、引入部位在装置中部以供自动化控制所需。

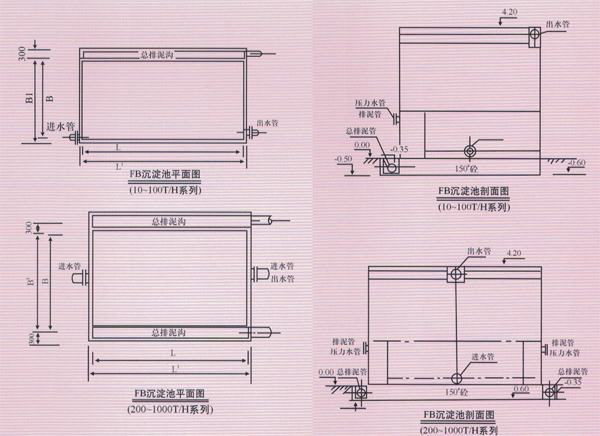

六、外形图、基础布置图
七、安装维修
1、FB型全自动沉淀装置结构简单,本装置运至现场就位后接通进水、出水管就可投入运行。
2、本装置安装要求垂直度偏差<±1.0°。
3、进水管上要求加装流量计。 |
